Separadores Água – Óleo ( SAO )

A poluição da água pela presença de óleos, gorduras e graxas é danosa à vida aquática porque reduz a penetração de luz na água e impede a oxigenação natural. Seu lançamento no meio ambiente é altamente poluente e regulamentado.  Na foto abaixo um separador água – óleo em alvenaria.

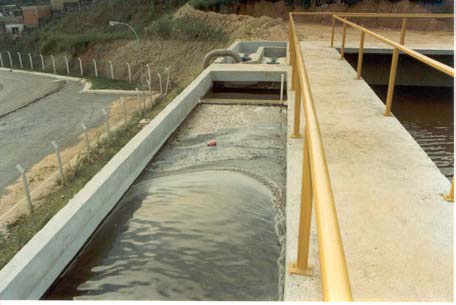

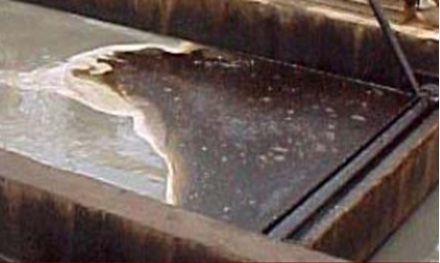

SAO em Alvenaria

SAO em Alvenaria

(*) SS – Sólidos Sedimentáveis (ml/l); (**) O+G – Óleos e Graxas (Mg/l); (***) OM – Óleo Mineral (Mg/l);
(****) OGV – Óleos e Gorduras Vegetais (Mg/l); (*****) Efluentes não domésticos lançados na rede esgoto.



O Separador Água – Óleo ( SAO ) funciona em presença de óleo não emulsionado, utiliza placas coalescentes ou outras mídias lipofílicas fazendo flutuar o óleo no meio aquoso.

O funcionamento de um separador água – óleo é afetado por:

tamanho da gota existente;
densidade do óleo e temperatura;
vazão e turbulência no meio.



Processo de Separação Água - óleo

Processo de Separação Água – óleo



Os Separadores Água/Óleo (SAO) são usados para tratar águas contaminadas provenientes de:

áreas de manutenção e lavagem de veículos e máquinas;
oficinas;
águas de lavagem de piso de fábrica;
aeroportos e ferrovias;
estacionamentos;
áreas de circulação de veículos, etc..

Separadores de Água Óleo ( SAO ) de Mercado

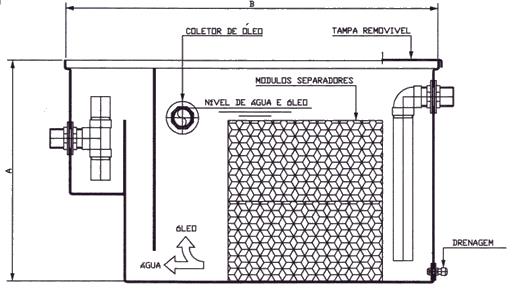

SAO - Esquema de Funcionamento Interno

SAO – Esquema de Funcionamento Interno

Um Separador Água/Óleo comum é dividido num compartimento de recepção, que retém o lodo mais pesado e parte do óleo já separado, um segundo compartimento para contato entre o óleo e mídia coalescente, e, um último estágio, onde se faz a separação da água limpa no fundo do tanque e do óleo na superfície.
Águas com sedimentos (areia e argilas) diminuem a eficiência do SAO e devem ser removidos antecipadamente.



Separadores Água – Óleo ( SAO ) – SNatural

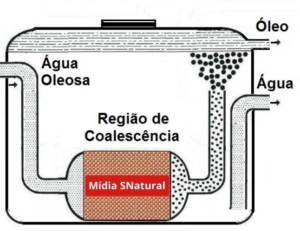

SAO - Esquema de Separação

SAO – Esquema de Separação

Nos Separadores Água – Óleo SNatural a água desarenada entra em contato com a mídia oleofílica que agrega as microgotas possibilitando a remoção. O Separador Água Óleo pode ser constituído de mais um tanque, de acordo com a necessidade de remoção de sedimentos, onde se localiza uma bolsa filtrante removível e lavável.

Qualquer Separador Água-Óleo não funciona corretamente se houver presença de óleo emulsionado ou dissolvido. A emulsão água-óleo existente deverá ser quebrada com uso de quebradores de emulsão ou desemulsificantes antes de entrar no SAO.

 Num SAO se reduz a velocidade do efluente oleoso de forma a permitir que a gravidade separe o óleo da água. Como o óleo tem uma densidade menor que a da água, ele flutua naturalmente, se tiver tempo, para então se separar fisicamente. A lei de Stokes evidencia a taxa de separação. Os principais fatores que afetam a taxa de separação são: o tamanho da gota de óleo, a densidade do óleo e a temperatura. Outros parâmetros de dimensionamento são: vazão, turbulência e tamanho das partículas do óleo/contaminantes.

Onde:

Vt = Velocidade vertical de ascenso, cm/s;
g = Aceleração da gravidade (980 cm/s2);
µ = Viscosidade absoluta do efluente a temperatura de dimensionamento, P. (g/cm.s);
ρW, ρO = Densidade da água e óleo a temp. de dimens. (g/cm3);
D = Diâmetro de glóbulo de óleo (cm).

Para aumentar o tamanho das partículas oleosas, utiliza-se um meio coalescente (placas de polipropileno); as gotas de óleo aderem à superfície oleofílica e agrupam-se formando uma gota de maior diâmetro saindo do meio aquoso mais facilmente. Os sólidos e sujeira mais facilmente decantados sedimentam no primeiro tanque. Com utilização das placas coalescentes a velocidade de ascensão de uma gota é reduzida, até que atinja a superfície superior das placas e deslize para cima, a medida que coalesce com outras partículas.

 Uma gota com 0,1 mm demora 12 vezes menos para ascender a uma mesma altura, em um corpo líquido, que uma gota de 0,02 mm.

 Modelos SAO – SNatural

O separador  água óleo (SAO) atende as exigências da NBR 14.605 “Posto de Serviço – Sistema de drenagem oleosa”, NBR 14 063 Óleos e graxas – Processos de tratamento em efluentes de Mineração e do CONAMA 357, que limita em 20mg/litro a concentração máxima de óleos e graxas na saída das caixas.

Modelo de SAO Snatural

Construídos em polipropileno ou fibra de vidro, são resistentes a produtos químicos agressivos e às intempéries (radiação UV).

Características de fabricação dos tanques: reservatórios em PRFV pela norma NBR 13210, fiscalizada pela portaria do IMETRO 224/2009 – Código 3423, que contempla e substitui a norma NBR 9633, cancelada em 2005. A norma adota as seguintes definições: barreira química (liner), camada estrutural, camada externa, camada intermediaria, camada interna, capacidade nominal, enrrolamento de fios contínuos (filament winding), laminação manual (hand-lay up), laminação por aspersão (spray up), poliéster, PRFV, reservatório apoiado, reservatório elevado, reservatório horizontal, reservatório vertical, véu da superfície e volume útil.

Demais normas de fabricação de equipamento são (ASTM D – 543/3 ; ASTM C – 581 ; ASTM C – 582 ; ASTM D – 618, 695, 790, 2563, 3299-81) , atendemos as normas da F.D.A (Food and Drug Administration) e regulamentação 21 CRF 1772420 do Ministério da Saúde Registro PL 43829.



Premissas de funcionamento do Separador Água – Óleo

O separador agua óleo é projetado para separar óleo não emulsionado na água;
O óleo deve ser desemulsificado antes de passar no equipamento para que o processo de separação de água – óleo funcione adequadamente;
A presença de óleo emulsionado, formando uma emulsão estável, prejudica o funcionamento do equipamento;
Temperatura do efluente no processo: 20 a 25 graus Celsius.



Instalações

Os modelos de SAO atendem até às vazões de 45 m3/hora mas qualquer tamanho pode ser projetado. Os SAO podem ser enterrados ou instalados na superfície onde neste caso precisa de uma bomba elevatória. A instalação, quando em caixas de alvenaria escavadas, deve prever espaço para o trânsito de pessoas.

Separador Água-Óleo (SAO) com tanque retenção de resíduos e janelas de visitação e limpeza

Separador Água – Óleo (SAO) com tanque retenção de resíduos e janelas de visitação e limpeza

Separador Água-Óleo (SAO) Móvel

Separador Água – Óleo (SAO) Móvel

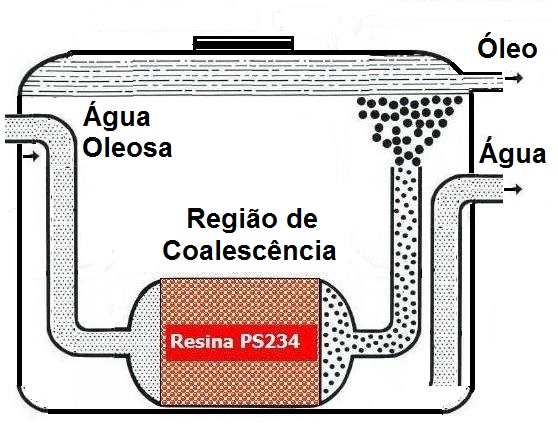

Funcionamento Interno do SAO

Funcionamento Interno do SAO

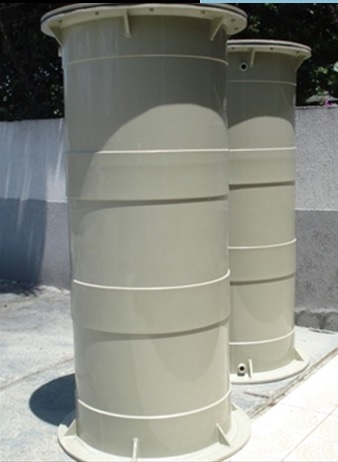

Tanque para Baixas Vazões

Tanque para Baixas Vazões

Tanque – Vista Interna

Tanque – Vista Interna

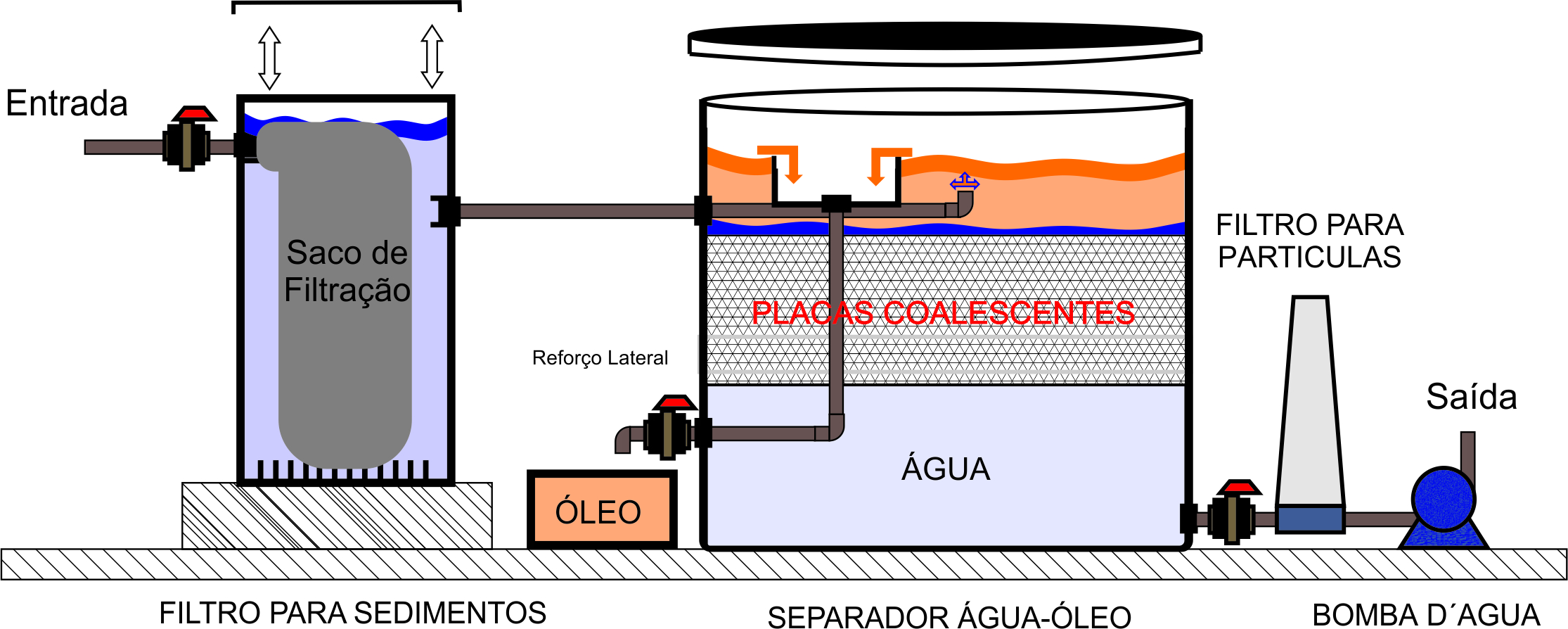

Filtração de Resíduos via BAG Filtrante

Saco de Filtração para tratamento preliminar: os tanques podem ser equipados com sacos de tecido para facilidade de descarte de resíduos como lodo ou areia, para garantia de melhor funcionamento.
