Linha ARMAX · 100% fabricados no Brasil

Difusores de Ar para Tratamento de Efluentes

Difusores ARMAX de membrana EPDM, tubulares e tipo prato, fabricados pela SNatural no Brasil, que levam o oxigênio para onde a biologia precisa: o fundo do tanque. Dimensionamos difusores, rede de distribuição e soprador a partir da carga do seu efluente.

Bolha fina para eficiência de O₂; bolha grossa para mistura e efluentes com gordura
Linha ARMAX: 11 modelos padrão e medidas especiais, 100% fabricados no Brasil
Solução completa: difusores, rede de distribuição e soprador

Não sabe quantos difusores precisa? Veja um exemplo de cálculo passo a passo.

Aeração por ar difuso em tanque de estação de tratamento de efluentes.

anos no mercado, desde 1991

estados brasileiros atendidos

modelos padrão da linha ARMAX, fabricados no Brasil

L/min de ar no maior difusor, o T9/120

Por que ar difuso

Mais oxigênio por kWh, com menos odor na planta

Nas ETEs biológicas, a aeração costuma ser a maior parcela do consumo de energia. Cada ponto de eficiência na transferência de O₂ aparece direto na conta de luz.

Alta transferência de O₂

Bolhas finas somam mais área de contato ar–água. Em água limpa, com cobertura total do fundo, a transferência fica na ordem de 6,6% por metro de submergência (US EPA).

Menos energia no soprador

Em estudo de caso da US EPA, a troca de difusores de bolha grossa por bolha fina reduziu cerca de 28% do consumo de energia da planta.

Menos odor e aerossóis

A aeração submersa não lança gotículas no ar como os aeradores de superfície e, com OD residual adequado, evita a formação de H₂S.

Sistema modular

A carga aumentou? Acrescente ramais e difusores à grade existente, desde que o soprador tenha folga de vazão e pressão.

Processo

Como funciona um sistema de aeração por ar difuso

Quatro componentes trabalham em conjunto. O desempenho depende de todos, não só do difusor.

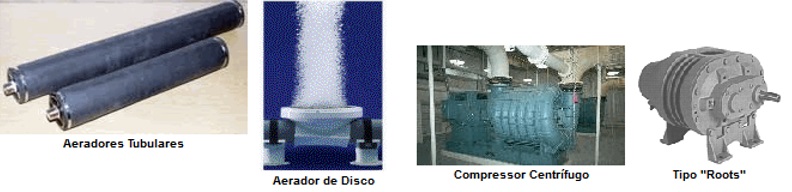

1. Soprador

Fornece a vazão de ar na pressão da coluna d’água somada às perdas da rede e dos difusores. Normalmente tipo Roots ou canal lateral.

2. Rede de distribuição

Tubulação principal, descidas e ramais de fundo nivelados distribuem o ar por igual. Válvulas permitem ajustar e isolar trechos.

3. Difusores

A membrana EPDM perfurada se abre com a pressão do ar e libera as bolhas. Sem ar, ela se fecha e reduz a entrada de líquido na rede.

4. Transferência e consumo

O O₂ se dissolve durante a subida das bolhas e é consumido pelas bactérias que degradam DBO, DQO e amônia. O controle é pelo OD residual, tipicamente 1,5–2 mg/L em lodos ativados.

Instalações

Difusores de ar SNatural em operação

ETEs industriais, lagoas e tanques de piscicultura. Cada sistema dimensionado para a carga e a geometria do cliente.

Difusores tipo prato · tanque de aeração

Grade tubular · fundo do tanque

Tanque de aeração · ETE

Bolha fina · difusor tipo prato em operação

Autoafundante · difusor tubular

Lagoa · aquicultura

Linha ARMAX

Modelos de difusores de ar ARMAX

O formato é definido pela geometria do tanque, pela carga e pela forma de manutenção. Todos fabricados pela SNatural, 100% no Brasil, com outras dimensões sob projeto.

Difusor tubular ARMAX · série T

Membrana de 60 ou 90 mm de diâmetro e 300 a 1.200 mm de comprimento. Montagem fixa ou em grade içável, sem esvaziar o tanque.

Cotar tubular →

Difusor tipo prato ARMAX · série P

Discos de 128 a 305 mm sobre rede de fundo. Alta cobertura do fundo, distribuição uniforme e troca simples da membrana.

Cotar prato →

Difusor de bolha grossa

Para equalização, tanques de lodo e efluentes com sólidos, óleos e graxas. Menos O₂ transferido, mais mistura, pouca manutenção.

Consultar →

Aerador autoafundante

Difusor em estrutura que se assenta no fundo pelo próprio peso. Instalação sem esvaziar lagoas, lagos e viveiros.

Conhecer o autoafundante →

Ficha técnica

Especificações dos difusores ARMAX de membrana EPDM

Vazão de ar por difusor, em litros por minuto. Operar próximo da vazão média favorece a transferência de O₂; a vazão máxima é limite de operação, não ponto de projeto.

Difusores tubulares ARMAX · série T

Série T	Ø × comp. (mm)	Vazão média (L/min)	Vazão máx. (L/min)
T6/30	60 × 300	50 – 70	180
T6/60	60 × 600	100 – 140	390
T6/120	60 × 1.200	200 – 240	680
T9/30	90 × 300	150 – 170	420
T9/60	90 × 600	200 – 300	816
T9/120	90 × 1.200	500 – 550	1.200

Difusores tipo prato ARMAX · série P

Série P	Diâmetro (mm)	Vazão média (L/min)	Vazão máx. (L/min)
P10	128	22	58
P15	152	50	84
P20	203	100	162
P25	254	120	284
P30	305	140	420

Valores de catálogo. O número de difusores, a vazão de operação e a perda de carga saem do dimensionamento com os dados do seu efluente.

Dúvida entre tubular e prato? Mande as dimensões do tanque e a carga do efluente. Indicamos o modelo e a quantidade.

Enviar dados no WhatsApp

Pedir ficha técnica

Comparativo

Bolha fina, bolha grossa ou aerador de superfície?

Cada tecnologia tem seu lugar. A bolha fina ganha quando a energia pesa; a bolha grossa, quando o efluente é agressivo à membrana; o aerador de superfície, quando não dá para instalar nada no fundo.

Critério	Bolha fina	Bolha grossa	Aerador de superfície
Tamanho da bolha	≈ 2 a 5 mm	≈ 6 mm ou mais	Não se aplica
Transferência de O₂ (água limpa)	≈ 5–8% por metro de submergência	≈ 2–3% por metro	Depende de rotor e potência
Eficiência energética	Alta	Moderada	Moderada
Mistura	Boa	Muito boa	Boa na área de influência
Sólidos, óleos e graxas	Tolerância moderada	Tolerância alta	Tolerância alta
Odor e aerossóis	Baixos, aeração submersa	Baixos, aeração submersa	Maiores, respingo na superfície
Instalação	Fundo: grade fixa ou içável	Fundo	Flutuante, sem esvaziar
Manutenção	Limpeza periódica da membrana	Baixa	Motor e mancais
Aplicações típicas	Lodos ativados, MBBR, lagoas aeradas	Equalização, tanques de lodo, efluente gorduroso	Lagoas existentes, reservatórios

Valores de referência em água limpa, condições padrão (Metcalf & Eddy, Wastewater Engineering; US EPA, Design Manual: Fine Pore Aeration Systems, 1989; US EPA, Fine Bubble Aeration, EPA 832-F-99-065). No efluente, a eficiência cai pelo fator α e depende da densidade de difusores e da vazão de ar por unidade.

Aplicações

Onde a aeração por ar difuso resolve

ETE sanitária e industrial

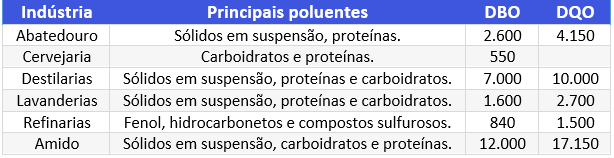

Lodos ativados, MBBR e digestão aeróbia de lodo. Frigoríficos, laticínios, alimentos, bebidas, têxtil, papel e química.

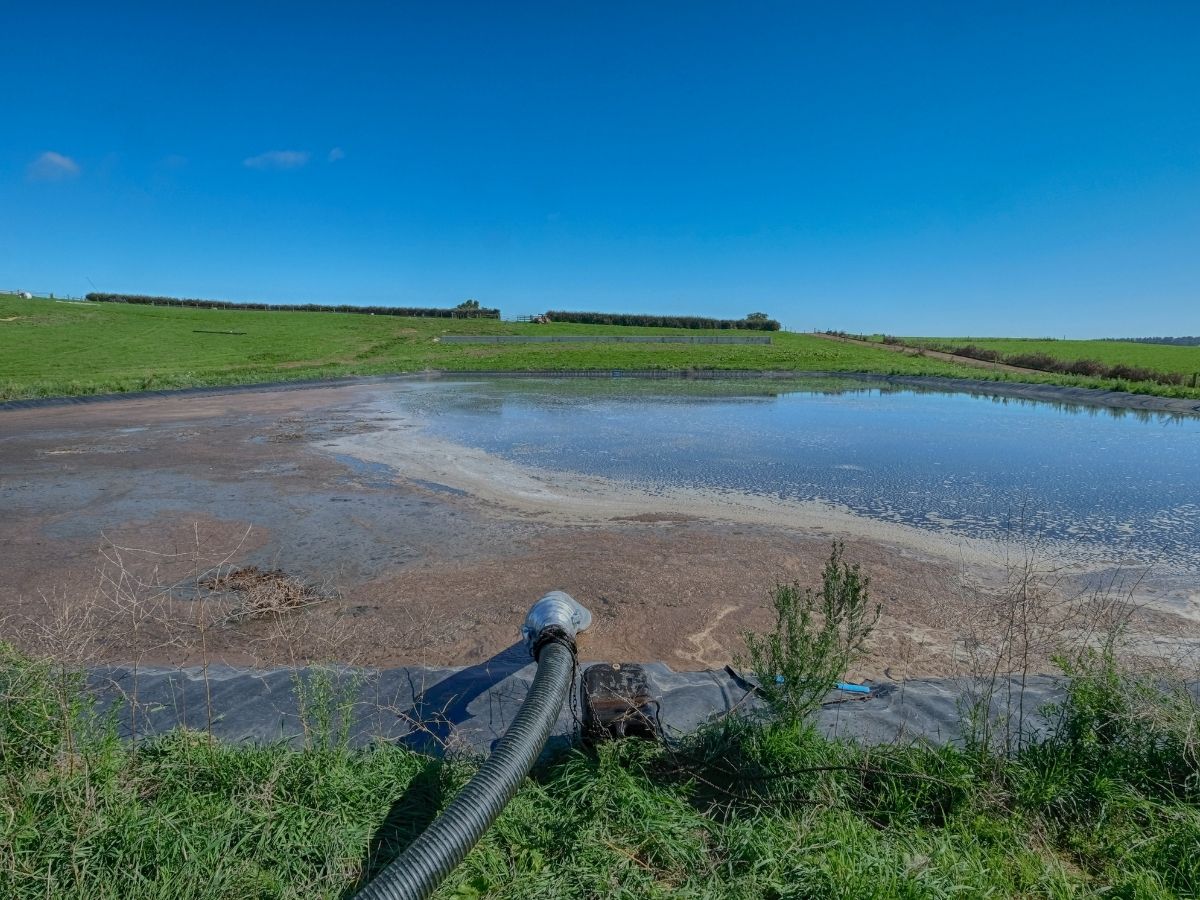

Lagoas aeradas

Recuperação de lagoas com OD crítico, sobrecarga e odor. Pode ser combinada com microrganismos BIOMAX.

Equalização e tanques de lodo

Bolha grossa para manter sólidos em suspensão e evitar septicidade e formação de H₂S.

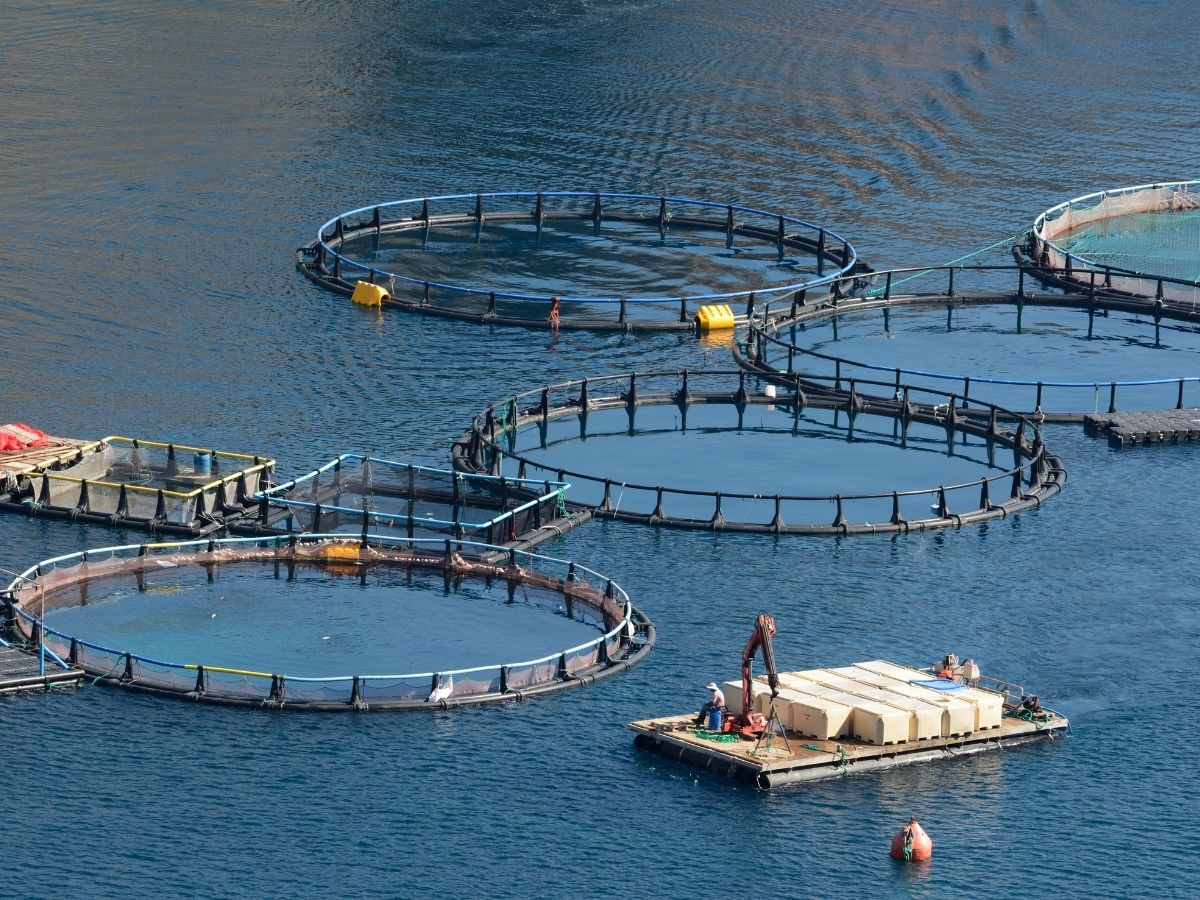

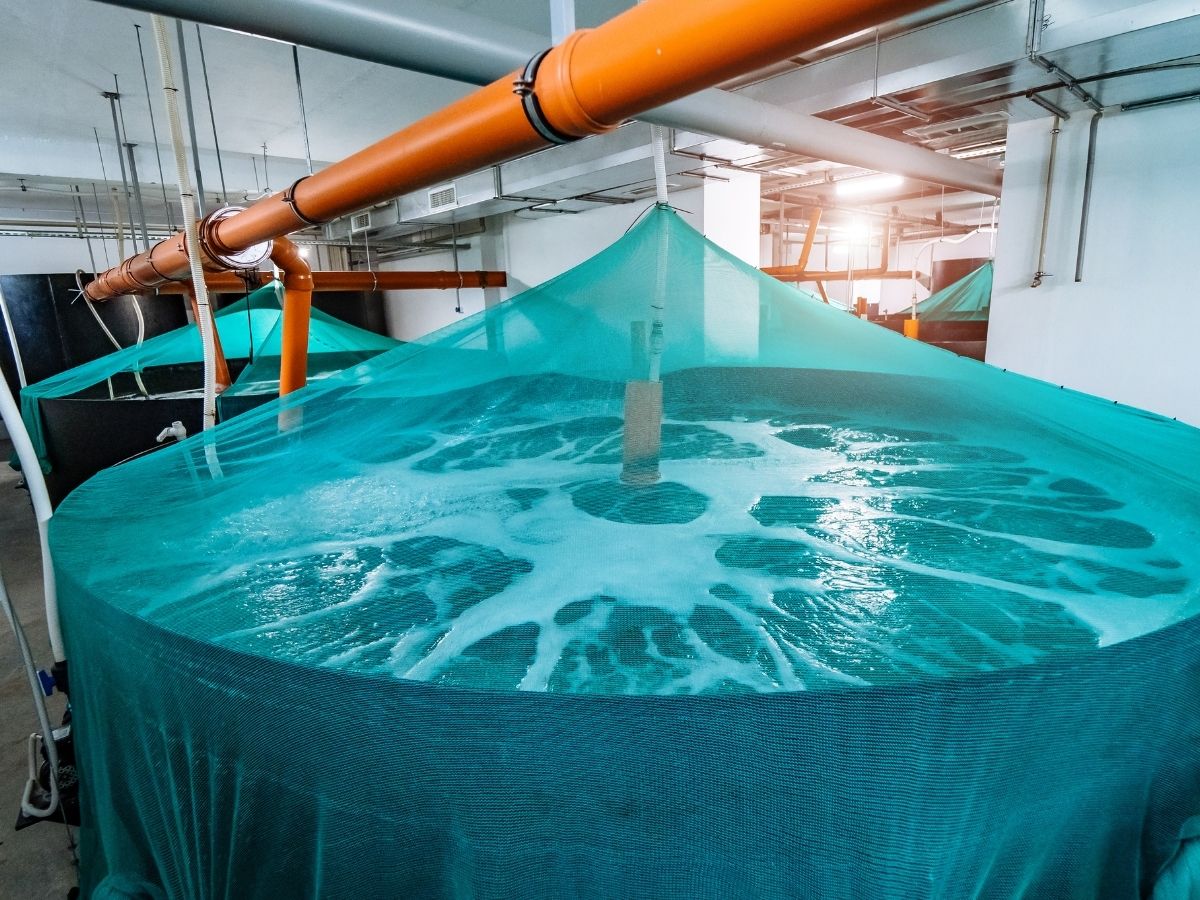

Aquicultura

Viveiros e tanques de peixes e camarões. Mantém o OD e permite maior densidade com a água sob controle. Aeração em viveiros.

Lagos e reservatórios

Desestratificação: a pluma de bolhas circula a coluna d’água e oxigena o fundo. Aeração de lagos.

Desaguamento do lodo gerado

O excesso de lodo biológico da ETE pode ser desaguado em bags geotêxteis, com até 90% menos volume.

Dimensionamento

Dimensione a aeração com os dados do seu efluente

O número de difusores sai da demanda de oxigênio, não só da área do tanque. Você envia os dados, nossa equipe técnica calcula.

Envie os dados. Formulário, WhatsApp ou e-mail. Se faltar alguma análise, orientamos o levantamento.
Demanda de O₂. Calculamos o oxigênio para a carga orgânica (DQO/DBO) e, quando houver, para a nitrificação da amônia.
Seleção e layout. Modelo, quantidade e posição dos difusores, rede de distribuição e vazão e pressão do soprador.
Proposta técnica. Lista de materiais, layout, prazo de fornecimento e orientação para instalação e partida.

Enviar dados pelo WhatsApp

Enviar dados pelo formulário

Dados que aceleram o dimensionamento

Vazão do efluente (m³/dia) e picos
DQO e DBO (mg/L); NTK ou amônia
Dimensões e profundidade útil do tanque
Processo: lodos ativados, lagoa, MBBR…
Temperatura do efluente e altitude do local
Soprador existente (vazão e pressão), se houver
Cidade e estado da instalação

Sem algum desses dados? Mande o que tiver. A gente ajuda a levantar o resto.

Exemplo de cálculo

Quantos difusores preciso? Um exemplo passo a passo

Estimativa preliminar para um efluente industrial. Serve como ordem de grandeza; o projeto definitivo usa os dados reais do seu efluente.

1. Carga orgânica

100 m³/dia × DQO de 5.000 mg/L = 500 kg DQO/dia. Como estimativa conservadora, adotamos 1 kg O₂ por kg de DQO (a demanda real é menor, pois parte da DQO vira lodo). Com nitrificação, somam-se ≈ 4,57 kg O₂ por kg de N-amoniacal oxidado.

2. O₂ enviado por difusor

Um T6/60 a 100 L/min recebe 6 m³/h, ou 144 m³ de ar/dia. Cada m³ de ar (20 °C, 1 atm) contém ≈ 0,28 kg de O₂: ≈ 40 kg O₂/dia enviados.

3. Eficiência em campo

Bolha fina a ~4 m transfere 20–30% em água limpa. No efluente, fator α, OD residual, temperatura e altitude reduzem esse valor. Adotando 10% efetivos: ≈ 4,0 kg O₂/dia por difusor.

4. Resultado

500 ÷ 4,0 ≈ 125 difusores T6/60 e ≈ 750 m³/h de ar. A pressão do soprador soma coluna d’água, perdas da rede e perda de carga dos difusores. Verifica-se também a vazão mínima para mistura.

Exemplo ilustrativo. Não substitui o projeto de engenharia.

Orçamento

Solicite orçamento de difusores de ar

Conte o que você tem hoje: processo, tanque e carga do efluente. Um técnico retorna com a solução e o preço.

WhatsApp: (11) 5072-5452

Telefones: (11) 5562-1669 · (11) 5565-3254

E-mail: [email protected]

Enviamos para todo o Brasil. Clientes em mais de 22 estados.

Falar no WhatsApp

O que vem na proposta

Modelo e quantidade de difusores
Layout da grade e da rede de distribuição
Vazão e pressão do soprador
Lista de materiais e prazo de fornecimento
Orientação para instalação e partida

Preencher formulário

Conteúdo técnico

Entenda a aeração no tratamento de efluentes

Como a aeração trata o efluente

No tratamento secundário, bactérias aeróbias usam o oxigênio dissolvido para oxidar a matéria orgânica (medida como DBO e DQO) em CO₂, água e nova biomassa. Protozoários e outros microrganismos completam o processo e ajudam a formar o floco biológico. Sem oxigênio suficiente o sistema fica anaeróbio, perde eficiência e gera odores. Em lagoas com sobrecarga, a aeração pode ser combinada com microrganismos redutores de carga orgânica (BIOMAX).

Nitrificação e remoção de amônia

A nitrificação é a oxidação da amônia a nitrito e nitrato por bactérias autotróficas (Nitrosomonas, Nitrobacter e outras). Consome cerca de 4,57 kg de O₂ por kg de nitrogênio oxidado e é sensível a OD baixo, pH e temperatura. Por isso sistemas com amônia elevada precisam de mais ar do que o calculado apenas pela DQO.

Fator α: por que o efluente transfere menos oxigênio que a água limpa

Surfactantes, óleos e sólidos dissolvidos reduzem a transferência de oxigênio em relação à água limpa. Essa razão é o fator α. Em estudo de caso da US EPA (EPA 832-F-99-065), o α médio medido foi 0,4 para bolha fina e 0,55 para bolha grossa. O dimensionamento parte da eficiência em água limpa (SOTE) e aplica α e as correções de OD residual, temperatura e altitude.

Controle de odores

Odores em ETEs vêm principalmente de gás sulfídrico (H₂S) e compostos reduzidos formados em ambiente anaeróbio. Manter OD residual no tanque evita essa formação. A aeração submersa dispersa menos odores e aerossóis do que aeradores mecânicos de superfície.

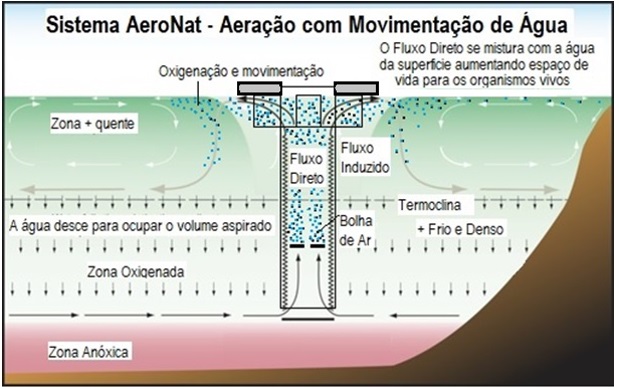

Desestratificação de lagos e reservatórios

Em lagos profundos formam-se camadas com temperatura e oxigênio diferentes, e o fundo pode ficar anóxico, acumulando nutrientes, H₂S e amônia. Difusores no ponto mais profundo criam uma pluma ascendente que circula a coluna d’água, oxigena o fundo e ajuda a controlar florações de algas. Veja a aeração de lagos e lagoas.

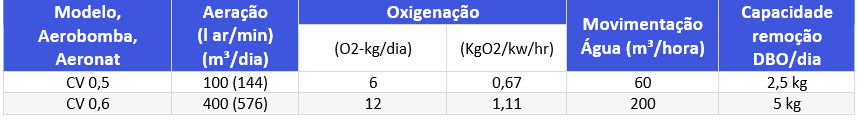

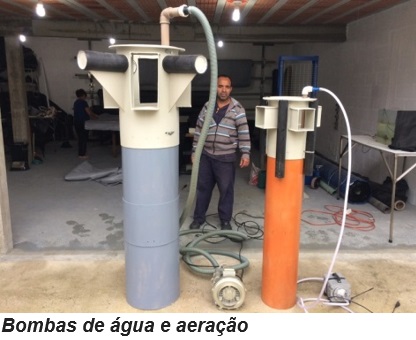

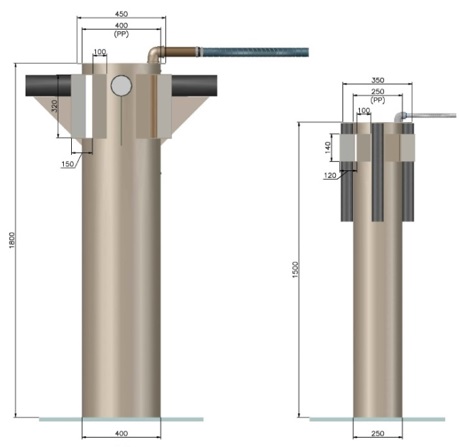

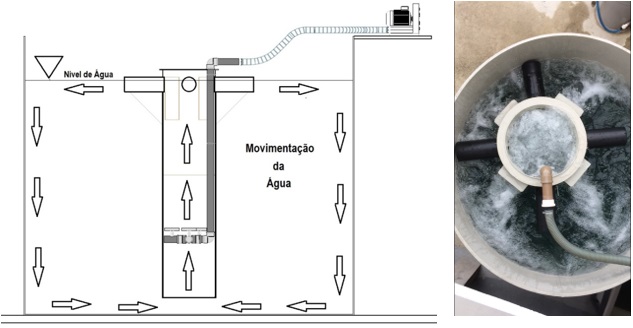

Aeradores flutuantes e aerobombas

Quando não é possível instalar difusores no fundo, aeradores flutuantes e aerobombas de oxicirculação promovem aeração e circulação em lagoas, reservatórios e tanques de equalização. Conheça as opções.

Dúvidas frequentes

Perguntas frequentes sobre difusores de ar

Qual a diferença entre difusor de bolha fina e bolha grossa?

O difusor de bolha fina gera bolhas de cerca de 2 a 5 mm, com mais área de contato e mais oxigênio transferido por kWh. O de bolha grossa gera bolhas de 6 mm ou mais: transfere menos O₂, mas mistura melhor e tolera efluentes com mais sólidos, óleos e graxas.

Difusor tubular ou tipo prato: qual é mais eficiente?

Com a mesma membrana EPDM, a eficiência depende sobretudo da vazão de ar por difusor e da cobertura do fundo do tanque. O prato favorece a cobertura de fundo; o tubular tem mais área de membrana por ponto de fixação e permite grade içável. A escolha sai do projeto.

Quantos difusores preciso?

Depende da carga orgânica (DQO/DBO), da amônia a nitrificar, da profundidade e da geometria do tanque. O exemplo de cálculo desta página dá a ordem de grandeza; envie os dados do seu efluente para o dimensionamento definitivo.

Qual soprador usar?

O soprador é selecionado pela vazão total de ar e pela pressão, que soma a coluna d’água sobre os difusores, as perdas da rede de distribuição e a perda de carga dos próprios difusores. Normalmente se usam sopradores tipo Roots ou de canal lateral; indicamos o modelo no dimensionamento.

Oxigênio na medida do seu efluente

Difusores ARMAX fabricados pela SNatural, 100% no Brasil, e mais de 30 anos em tratamento de água e efluentes. Envie os dados e receba uma proposta com difusores, rede e soprador dimensionados.
